Luchtbehandelingseenheden (AHU's) zijn de kernapparatuur van airconditioningsystemen. Het kan koelen, verwarmen, bevochtigen en filteren volgens verschillende toepassingsscenario's en wordt veel gebruikt in verschillende openbare en commerciële ruimtes. AHU's zijn voornamelijk ingedeeld in vier soorten: plafond gemonteerd, jet-type, horizontaal en verticaal. Hoewel hun kernfuncties consistent zijn, is de classificatie in wezen gebaseerd op het matchen van de installatieruimte met functionele vereisten.
Dit document biedt een gedetailleerde uitleg van AHU -classificaties, kernconfiguraties, bedrijfsparameters, prestatievoordelen en applicatiescenario's, die dienen als referentie voor gebruikersselectie en toepassing.
1. Installatiemethode

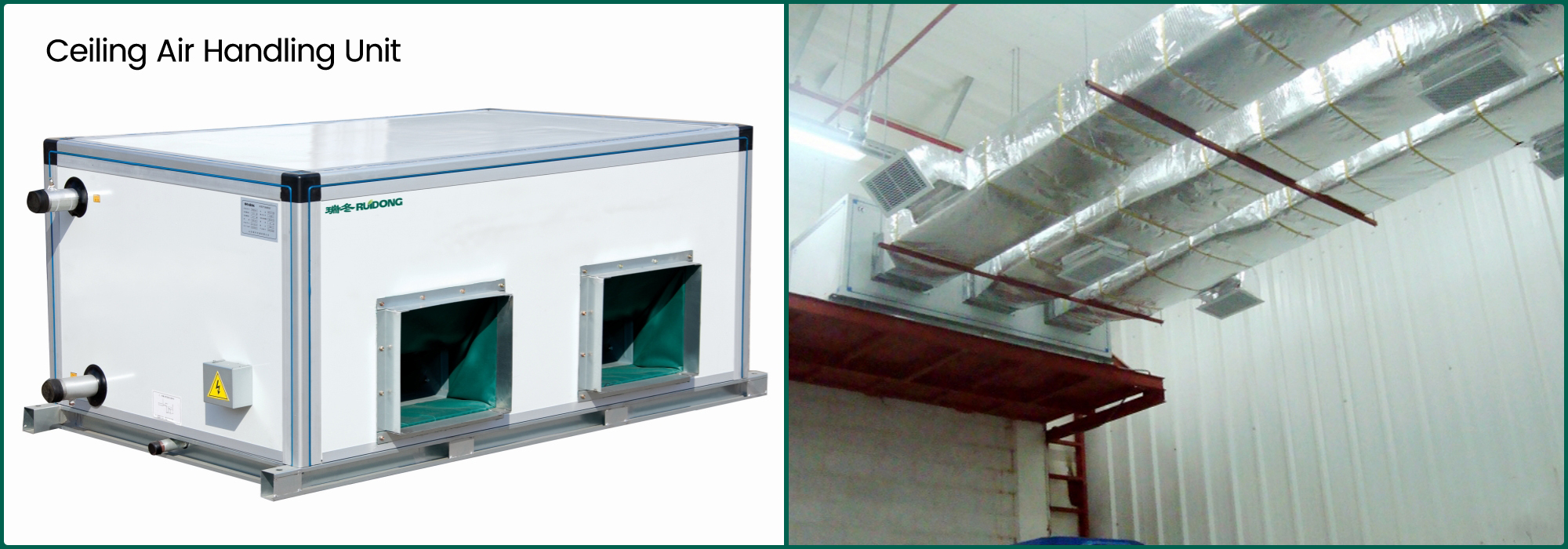

Plafond - gemonteerde luchtbehandelingseenheden nemen een takelinstallatieontwerp aan. Het heeft een compacte structuur en een klein formaat, neemt geen vloeroppervlak in en hoeft alleen in het plafond van het gebouw te worden bevestigd met behulp van speciale hijsbeugels (zorg ervoor dat de capaciteit van de plafondbelasting minimaal 1,2 keer het gewicht van het apparaat is).
Tijdens de installatie moet voldoende onderhoudsruimte worden gereserveerd (meestal 300 - 500 mm rond de eenheid). Het plafondinterieur moet goed geventileerd zijn om warmteophoping tijdens het bedrijf te voorkomen. De inlaat- en uitlaatkanalen van de eenheid moeten nauwkeurig worden aangesloten op het kanaalsysteem in het plafond om luchtdichtheid te garanderen en luchtlekkage te verminderen.
2. Afstand van de luchttoevoer
Vanwege de compacte grootte en matige ventilatorvermogen en druk is de luchttoevoerafstand meestal 7,5 - 40 meters. Dit type eenheid is geschikt voor luchtvoorziening met korte afstand en wordt meestal gebruikt met lokale binnenluchtkanalen of luchtdiffusers om een nauwkeurige luchtbehandeling in kleine gebieden te bereiken (bijv. Kleine kantoren, vergaderzalen, hotelkamers), waardoor verhoogde luchtweerstand, energieverbruik, energieverbruik en temperatuurverlies veroorzaakt door langeafstandsluchtvoeding wordt vermeden.
3. Belangrijkste voordelen en toepassingsscenario's
Het belangrijkste voordeel is het besparen van vloerruimte en het bieden van flexibele installatie, vooral geschikt voor gebieden met beperkte vloerruimte.

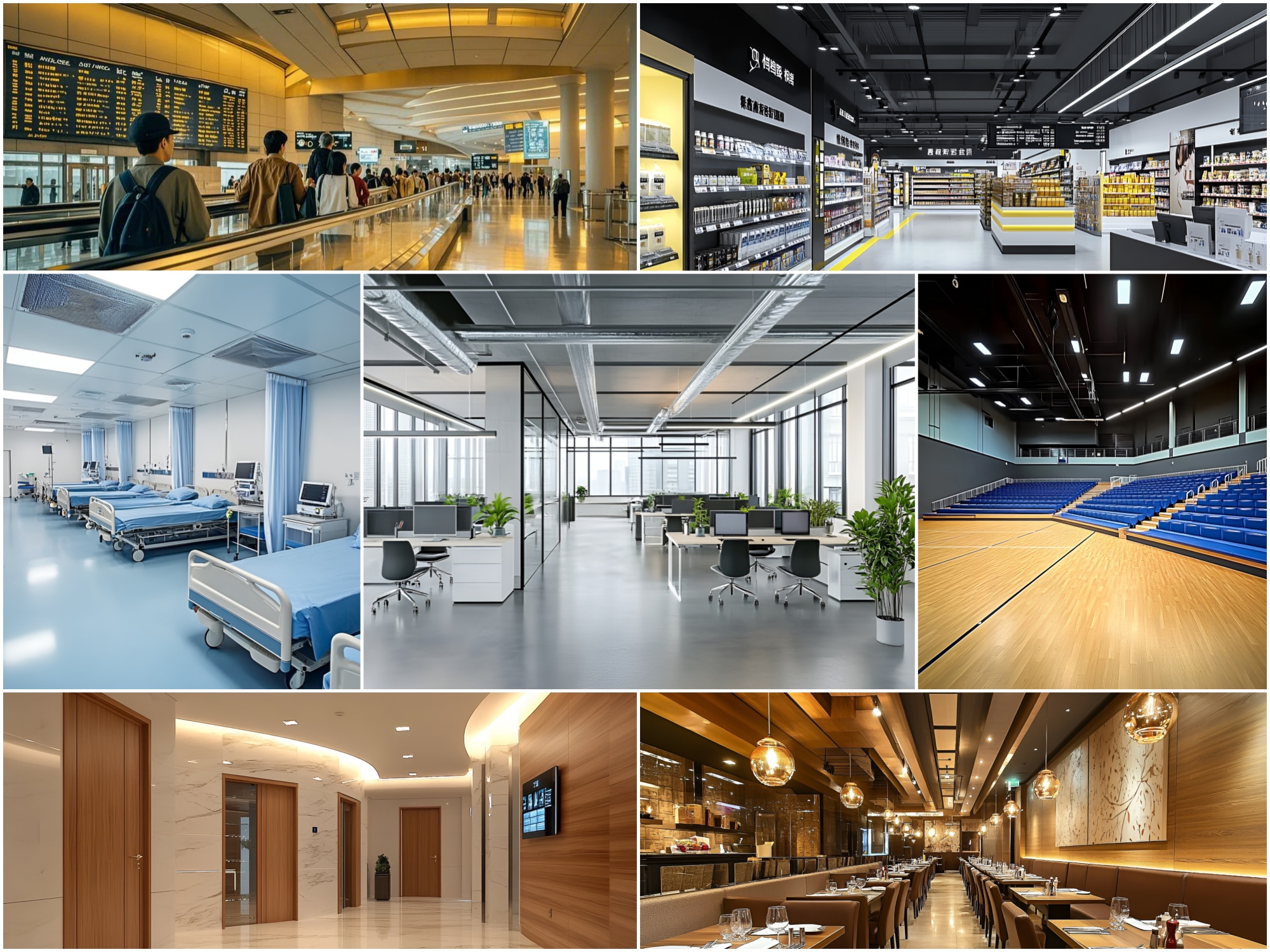

Toepasselijke scenario's zijn onder meer hotelkamers, kleine kantoren, ziekenhuisafdelingen, leeszalen van de bibliotheek en andere kleine of gedecentraliseerde luchtbehandelingsgebieden.
1. Installatiemethode
Jet Ahus kan op twee manieren worden geïnstalleerd: plafond en vloerstandaard. De plafondinstallatie is vergelijkbaar met het plafond AHUS, maar de body van het apparaat is uitgerust met een speciale straalvaartuitgang. Het in de vloerinstallatie van de vloer vereist het plaatsen van het apparaat in een vlakke vloeroppervlak (met een dempingskussen zoals een rubberen kussen om trillingen te verminderen), of verhoogde 100-200 mm boven de grond voor eenvoudig reinigen en onderhoud.
Tijdens de installatie moet de aandacht worden besteed aan de oriëntatie van de jetluchtuitgang. De hoek moet worden aangepast volgens de indoor ruimtevaartlay -out en de luchttoevoervereisten (de aanpassing van de hoek van 0 - 30 ° kan worden bereikt) om ervoor te zorgen dat de straalstroom van de jetlucht het doelgebied kan bedekken. Tegelijkertijd moeten flexibele leidingen worden gebruikt voor de verbinding tussen de eenheid en het luchtkanaal om de impact van trillingen op het luchtkanaal te verminderen en stabiele luchttoevoer te waarborgen.
2. Afstand van de luchttoevoer
Het kernvoordeel van Jet Ahus is langeafstandsluchttoevoer. Met behulp van speciale jet-luchtstroomtechnologie creëert hogedruk luchtstroom een jet-effect dat luchtweerstand overwint, waardoor de luchttoevoerafstanden van 20-50 meter mogelijk zijn, met enkele grote modellen die meer dan 60 meter bereiken. Deze eenheden vereisen geen complexe kanaalsystemen en kunnen geconditioneerde lucht rechtstreeks via straalmondstukken leveren, waardoor de investeringen in kanaal en weerstandsverliezen worden verminderd.
3. Belangrijkste voordelen en toepassingsscenario's
Voordelen zijn onder meer lange luchttoevoerafstand, uniforme luchtstroomverdeling en verminderd kanaalwerk, het verlagen van de installatiekosten en ruimtegebruik.
Toepasselijke scenario's omvatten grote winkelcentra, supermarkten, gymnasiums, tentoonstellingshallen en wachtpunten van treinstations - grote, hoge plafondruimtes (meestal ≥ 4 meter) die een efficiënte luchtcirculatie en temperatuurregeling vereisen.
1. Installatiemethode
Horizontale AHU's worden op de vloer geïnstalleerd in een horizontale lay -out. Ze moeten op een plat oppervlak worden geplaatst (met cementnivellering of stalen basis) om een stabiele werking te garanderen.
Eenheden kunnen in grootte worden aangepast en zijn meestal modulair, waardoor een combinatie van verschillende secties mogelijk is (bijv. Filter, koeling, verwarming, bevochtiging). Kanaalverbindingen gebruiken meestal flenzen met afdichtingsmakkingen (bijv. Temperatuurbestendig rubber) om luchtdichtheid te waarborgen. Er moet voldoende onderhoudsruimte worden gereserveerd (500 - 800 mm aan beide zijden, 400 - 600 mm bovenop).
2. Afstand van de luchttoevoer
Met groter ventilatorvermogen en hogere druk, en gekoppeld aan het juiste kanaalontwerp, kan de luchttoevoerafstand 27 - 55 meters bereiken. Deze eenheden zijn geschikt voor luchttoevoer van middellange tot lange afstand en kunnen geconditioneerde lucht distribueren naar meerdere kamers of grote gebieden met stabiele luchtstroom en hoogtemperatuurregelingsnauwkeurigheid ( ± 1° C).
3. Belangrijkste voordelen en toepassingsscenario's
Voordelen zijn onder meer een breed luchtstroombereik (Huidong horizontale AHU's: 2000 - 50000 m ³ /h), volledige functionele secties en hoge warmtewisselefficiëntie, het voldoen aan complexe luchtbehandelingsbehoeften.
Toepasselijke scenario's omvatten grote kantoren, hotellobby's, poliklinische gebouwen in het ziekenhuis, bibliotheekzalen en winkelcentrumvloeren - middelgrote tot grote gecentraliseerde luchtbehandelingsgebieden.
1. Installatiemethode

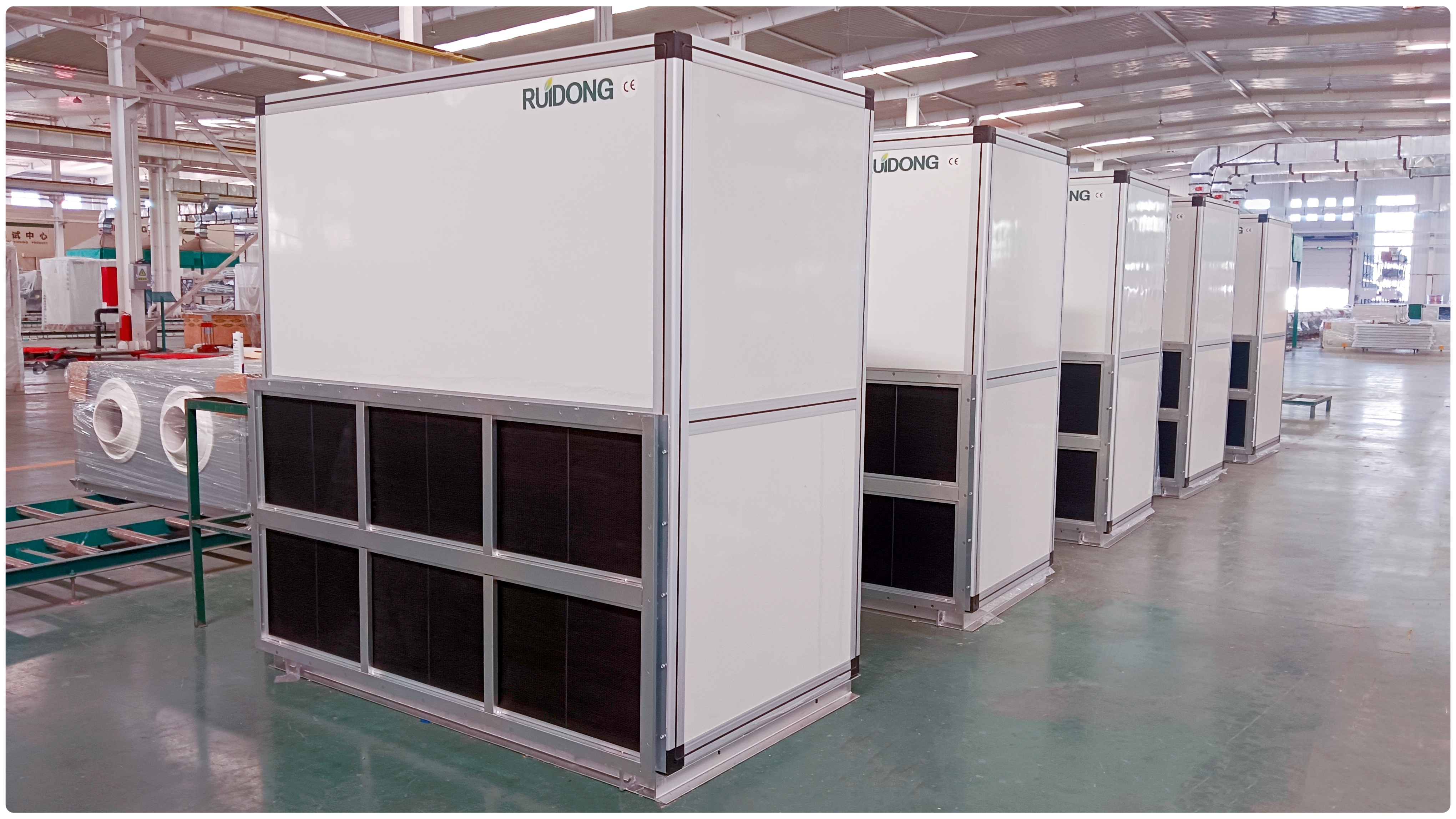

Verticale AHU's worden rechtop op de vloer geïnstalleerd en bezetten een kleine voetafdruk (1/3 tot 1/2 horizontale eenheden), geschikt voor smalle ruimtes zoals hoeken, apparatuurkamers of gangzijden. De eenheid moet op een niveauoppervlak worden geplaatst, met verstelbare voeten (50 - 100 mm) voor nivellering om trillingen te voorkomen.
Luchtinlaat- en uitlaatrichtingen zijn flexibel - zijinlaat/topuitlaat of onderste uitlaat - afhankelijk van de locatievereisten. Kanalen zijn verbonden via flensafdichtingen om lekkage te voorkomen. Onderhoudsdeuren bevinden zich aan de voor- of zijkant en vereisen slechts 200 - 300 mm topvrijheid.
2. Afstand van de luchttoevoer
De luchttoevoerafstand ligt tussen het plafond gemonteerde en horizontale typen, meestal 27- 55 meter. Vanwege de grotere structuur en hogere plaatsing van de ventilator kan de luchtstroom worden geoptimaliseerd met behulp van uitlaatontwerpen (bijv. Diffusers met dubbele laag om effectief spaties op het middenniveau te bedekken, geschikt voor middelgrote gebieden.
3. Belangrijkste voordelen en toepassingsscenario's
Voordelen zijn onder meer kleine voetafdruk, flexibele installatie en volledige functionaliteit, waardoor een hoge luchtstroombehandeling in beperkte ruimte mogelijk is.
Toepasselijke scenario's zijn onder meer apparatuurkamers naast hotelgangen, hulpgebieden in kleine winkelcentra, ziekenhuisgangen en gebieden in de buurt van pantries of toiletten in kantoorgebouwen.

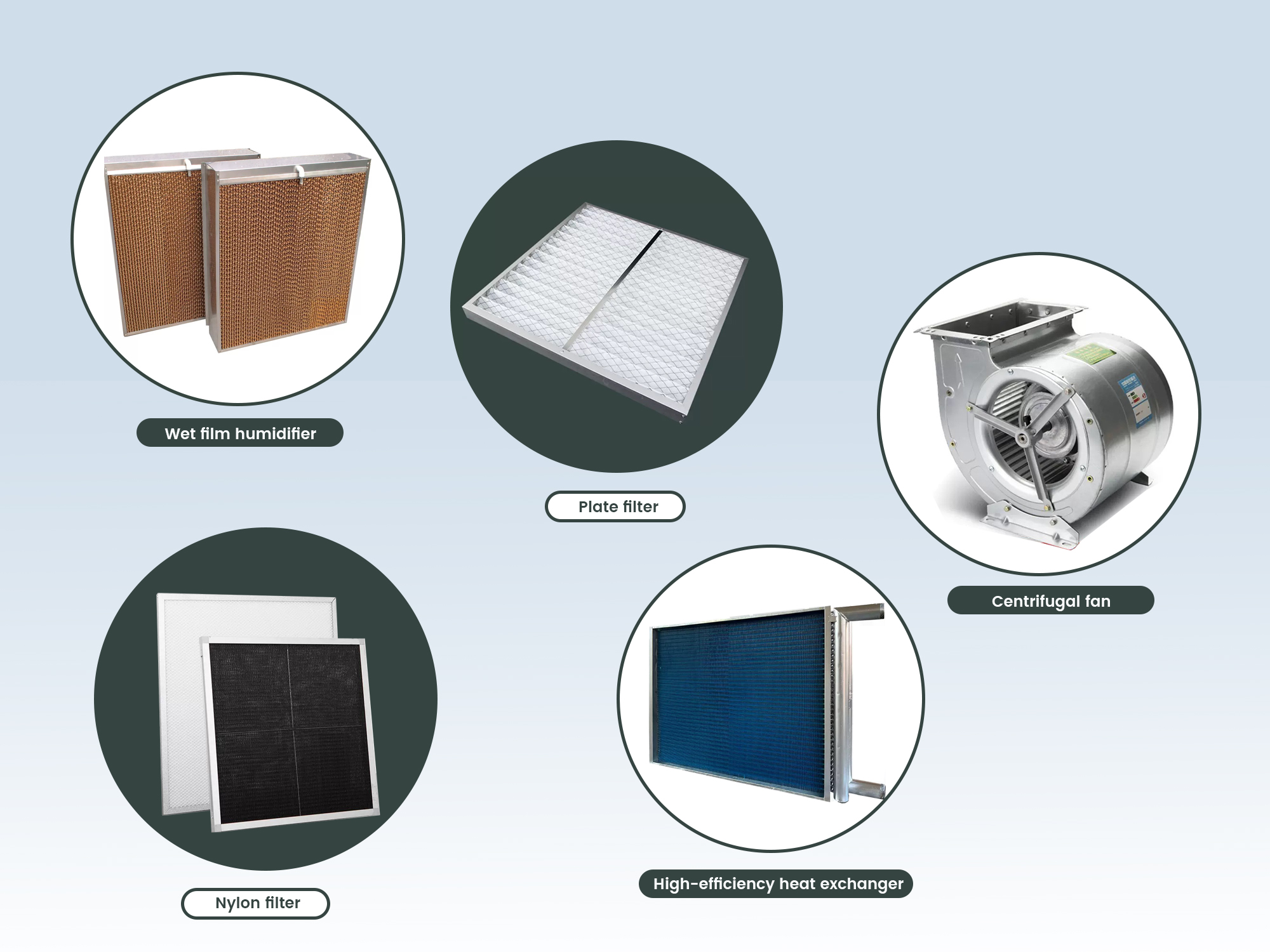

1. Bevochtiging en filtratieconfiguratie
(1) Vochtigingsfunctie: zonder de grootte van de eenheidsgrootte te wijzigen, kan een natte filmbevochtigingsmodule worden toegevoegd. Het maakt gebruik van natuurlijke verdamping, produceert geen witte mist en past de vochtigheid automatisch aan op basis van indoorbehoeften (specifiek overeengekomen volgens het luchtvolume -eenheid).
(2) Filtratieconfiguratie:
L Standaardfilter: retourluchtinlaat uitgerust met nylon mesh -filter, een primair filter met filtratieprecisie van 1-10 μm, effectief voor grote stofdeeltjes, gemakkelijk te reinigen en te vervangen.
L Optioneel filter: primair paneelfilter (40-60% efficiëntie voor ≥5,0 μm deeltjes) kan worden geselecteerd. Voor hogere netheid zijn medium- of zeer efficiënte filters beschikbaar.
2. Opties voor koelspoelrij rijrijpjes
Koeling (of verwarming) spoelen zijn beschikbaar in configuraties van 4 rijen, 6 rijen en 8 rijen:
L 4 - Rijpijpen: kleiner warmte -uitwisselingsgebied , geschikt voor kleine ruimte met lage warmteverwisseling, compact en energiezuinig.
L 6 - Rijpijpen: matig gebied, reguliere configuratie, geschikt voor de meeste koel-/verwarmingsbehoeften (bijv. Kantoren, hotellobby's), evenwicht tussen warmteverwisselingsefficiëntie en energieverbruik.
L 8-Rijpijpen: grootste gebied, hoogste efficiëntie, geschikt voor eis scenario's met hoge warmte-uitwisseling (bijv. Koude klimaten, kamers met een hoge verwarming, frisse lucht met hoge temperatuur/vochtigheid). Het kan de luchttemperatuur snel aanpassen en de stabiliteit van de binnentemperatuur waarborgen.
3. Bedrijfsparameterstandaarden
Luchtbehandelingseenheden zijn verdeeld in twee bedieningsmodi: Return Air -modus en frisse luchtmodus:
Return luchtmodus (voornamelijk binnenlucht, ≤30% frisse lucht):
L koeling: gekoeld water 7 ° C/12 ° C, inlaatlucht 27 ° C/19,5 ° C DB/WB, koelcapaciteit 10,5-377,9 kW.
l Verwarming: heet water 60 ° C, inlaatlucht 21 ° C DB, verwarmingscapaciteit 17,2–619,8 kW.
Frisse luchtmodus (frisse luchtmodus (hanteert voornamelijk de frisse lucht buiten, met een hoog aandeel frisse lucht, meestal ≥ 70% of zelfs 100% frisse lucht):
L Koeling: gekoeld water 7 ° C/12 ° C, inlaatlucht 35 ° C/28 ° C DB/WB.
l Verwarming: heet water 60 ° C, inlaatlucht 7 ° C DB.
1. Efficiënte warmte -uitwisseling: hoog - hoogwaardige oppervlaktekoelers van Ruidong zelfgemaakt
De eigen koelspoelen van Ruiidong gebruiken hoogwaardige koperen buizen met hydrofiele aluminiumvinnen, vervaardigd met behulp van mechanische expansie voor strak contact en hoog rendement.
Spoelen worden getest op 2,0 MPa op lekken. De 0,12 mm hydrofiele aluminiumfolie voorkomt wateropbouw en corrosie, waardoor de levensduur wordt verlengd.
2. stabiele en lage ruisbedrijf
l Dual-inlet centrifugaalventilatoren met dynamische en statische balanstests voor soepele, stille werking.
l Low-Vibration-ontwerp vermindert de geluidstransmissie met meer dan 30% en voorkomt de structurele impact.
l Internationaal merklagers zorgen voor een lange levensduur en onderhoudsarme.
3. Duurzame en veilige structuur
L aluminium legeringsframe zonder thermische brug, hoge sterkte, lichtgewicht en corrosiebestendig.
L dubbelzijdige kleurstalen panelen met polyurethaanschuim met hoge dichtheid voorkomen dat condensatie en energieverlies voorkomen.
4. Eenvoudig onderhoud
l Zelfdichte toegangsdeursloten zorgen voor luchtdichtheid en zorgen voor snelle toegang voor filtervervanging of spoelreiniging.
L CRAA gecertificeerd en zorgt voor betrouwbare prestaties en kwaliteit voor veeleisende applicaties.
Bedankt voor het kiezen van Ruidong Group. We zijn toegewijd aan het leveren van efficiënte, betrouwbare en energiebesparende oplossingen voor luchtbehandeling. Als u vragen hebt tijdens productselectie, systeemontwerp of installatie, aarzel dan niet om contact met ons op te nemen. Ons toegewijde team is klaar om deskundige ondersteuning te bieden en u te helpen bij het creëren van een comfortabele, gezonde en duurzame binnenomgeving.
