Ruidong commerciële airconditioning op het dak verpakte eenheden

Ruidong commerciële airconditioning op het dak verpakte eenheden

Het toenemende aantal extreme weersgebeurtenissen en de stijgende vraag naar intelligentie hebben de kernbehoeften van commerciële gebouwen voor airconditioningsystemen gericht op vier belangrijke richtingen: hoge efficiëntie en energiebesparing, intelligente controle, scenario-aanpassing en groene en koolstofarme. Deze behoeften zijn specifiek gedifferentieerd op basis van bouwtypen, gebruiksscenario's en omgevingen. Het is bijvoorbeeld noodzakelijk om nauwkeurige temperatuur- en vochtigheidscontrole te bereiken volgens verschillende functies zoals kantoren, ziekenhuizen en winkelcentra om een comfortabele omgeving te garanderen; Tegelijkertijd moet het zich kunnen aanpassen aan laadschommelingen veroorzaakt door passagiersstroom en seizoenen, en dynamische aanpassingsmogelijkheden hebben om met extreem weer om te gaan.

Onder de reguliere commerciële airconditioningseenheden nemen verpakte eenheden op het dak een belangrijke positie in vanwege hun unieke voordelen.

Een verpakte eenheid op het dak is een grootschalige airconditioningapparatuur die kerncomponenten zoals compressoren, condensors, verdampers en fans in één lichaam integreert en direct op het dak van een gebouw wordt geïnstalleerd. Vergeleken met split -type commerciële airconditioningseenheden, kan het worden gecombineerd met ventilatorspoelen, luchtbehandelingen en andere apparatuur, die zich niet alleen kunnen aanpassen aan de bouwstructuurbeperkingen, maar ook zorgen voor schoonheid binnenshuis. In vergelijking met koelereenheden zijn de installatie en het onderhoud gemakkelijker, wat de gerelateerde kosten aanzienlijk kan verlagen.

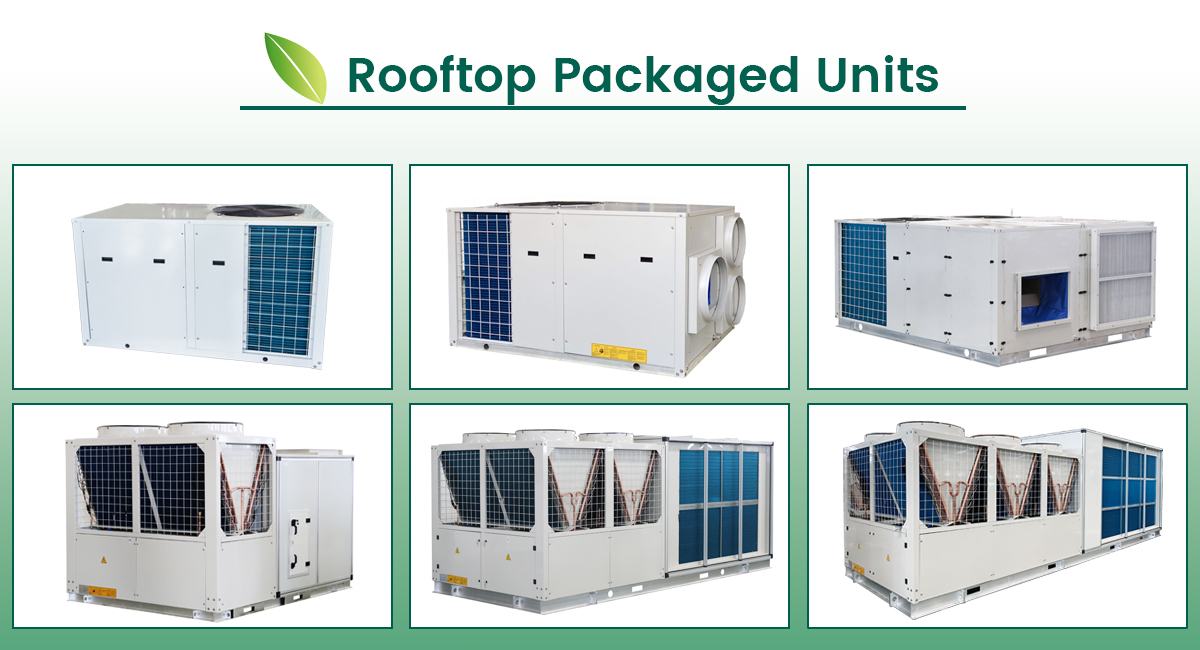

Afbeelding 1- RUIDONG DOOFTOP PACKAGE Unit Series 18KW-360 kW

Kerncomponenten van commerciële airconditioning op het dak verpakte eenheden :

1. Compressor: de 'hart ' van de airconditioner, verantwoordelijk voor het comprimeren van koelmiddelen (zoals R410A, R407C, enz.) En de koelcyclus sturen.

2. Condensor: wisselt warmte uit met buitenlucht en verwijdert de warmte van het koelmiddel naar buiten (in de koelmodus).

3. Damperator: wisselt warmte uit met binnen -retourlucht / verse lucht om luchtkoeling en ontvochtiging (koelmodus) of verwarming (verwarmingsmodus (die moet worden gecombineerd met elektrische verwarming of warmtepompfunctie).

4. Fan System: inclusief aanbodventilatoren en uitlaatventilatoren, verantwoordelijk voor het sturen van de behandelde lucht naar de kamer en uitputtend deel van de retourlucht / frisse lucht. Onder hen zijn verdamper-fanmotoren in twee soorten verkrijgbaar: centrifugaal en EC direct-drive variabele-frequentie motoren.

(1) Centrifugale motor: het laat lucht door de werking van centrifugale kracht stromen, met een relatief traditionele structuur. Het kan hoge druk genereren tijdens luchtvervoer en is geschikt voor gelegenheden die een lange luchttoevoer vereisen of een grote systeemweerstand hebben. De motorsnelheid is meestal vast en het luchtvolume wordt gewijzigd door de luchtklep aan te passen, enz., Dus het energieverbruik is relatief hoog.

(2) EC Direct - Drive -omvormer Motor: het gebruik van elektronische commutatietechnologie, het kan direct de variabele frequentiesnelheidsregeling realiseren en het luchtvolume nauwkeurig aanpassen aan de werkelijke behoeften. In vergelijking met centrifugale motoren heeft het een hogere energie -efficiëntieverhouding, lager energieverbruik, lagere werkgeluid en hogere controle -precisie. Het kan naadloos worden verbonden met het besturingssysteem van de eenheid om een intelligente werking te bereiken.

5. Filterapparaat: gemeenschappelijke onder meer primaire filters, die grote stofdeeltjes, haar, enz. Kunnen filteren; Medium - efficiëntiefilters, die fijn stof en sommige micro -organismen kunnen vangen; Filters met hoge efficiëntie (zoals HEPA), die geschikt zijn voor plaatsen met hoge vereisten voor luchtreinigheid en fijne verontreinigende stoffen zoals PM2.5 kunnen filteren; Sommige zijn ook uitgerust met geactiveerde koolstoffilters om geuren en schadelijke gassen te absorberen en luchtzuiveringseffecten te verbeteren.

6. Controlesysteem: uitgerust met een RS485 -interface, die kan worden aangesloten op andere apparatuur voor gecentraliseerde controle.

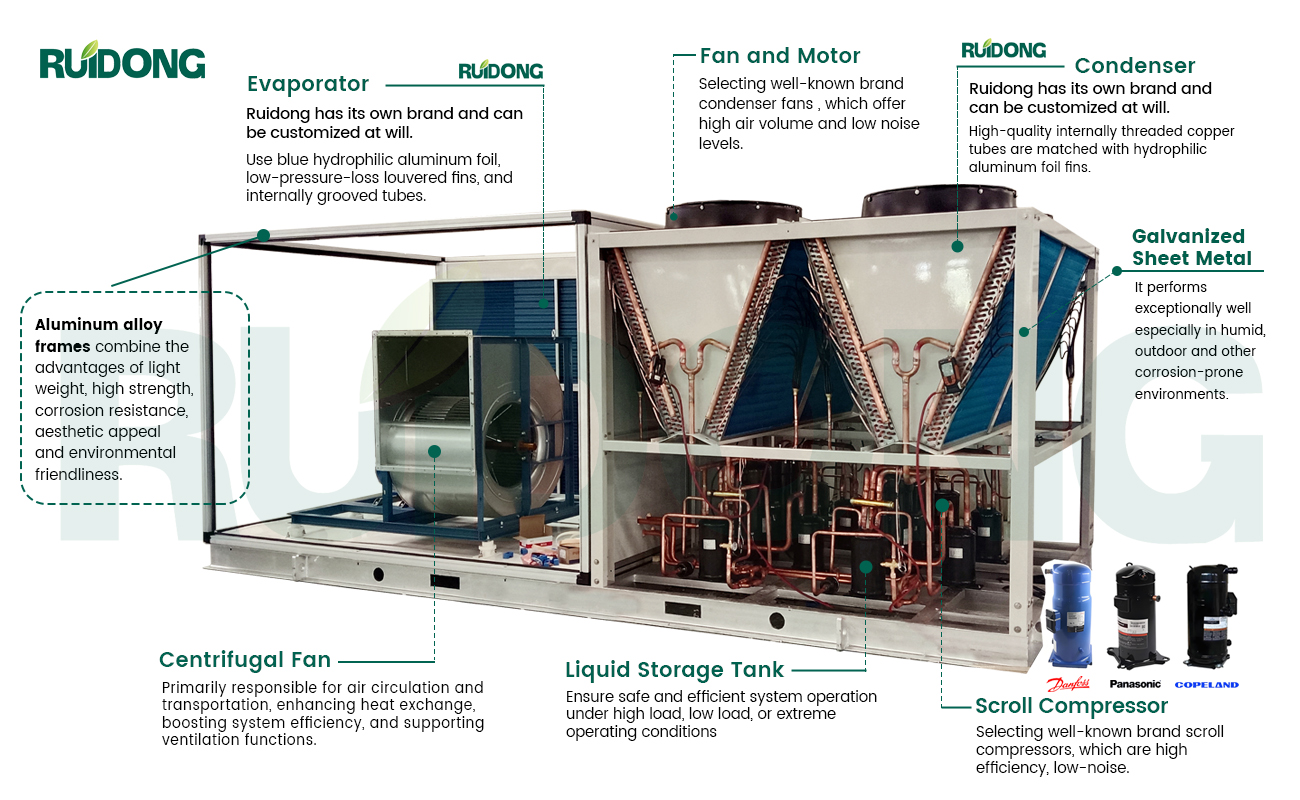

Figuur 2 - 260 kW op dak verpakte eenheidsstructuurdiagram

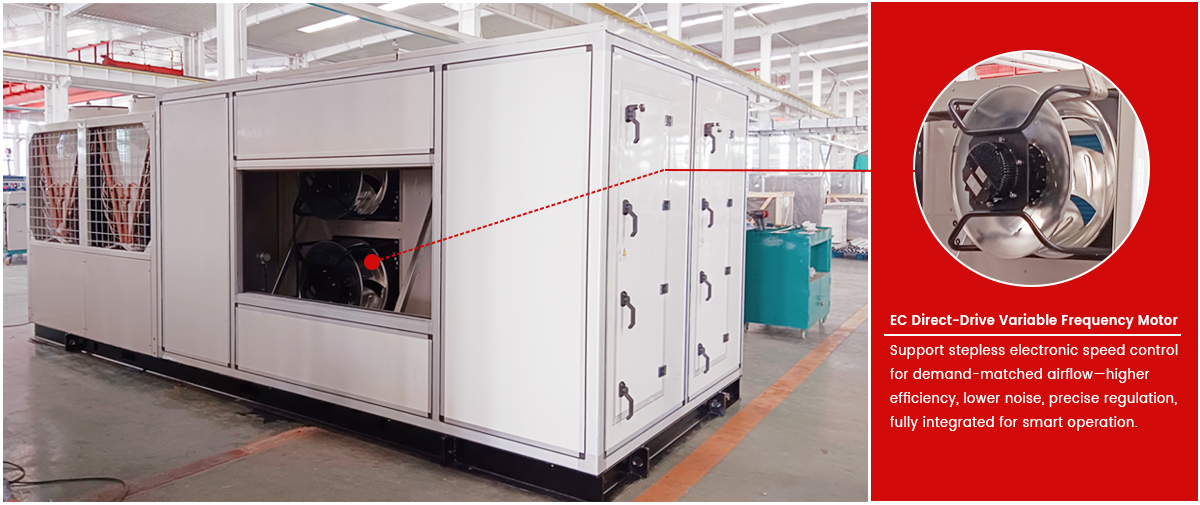

Afbeelding 3 - 260 kW op dak verpakte eenheid uitgerust met EC Direct -Connect -omvormermotor

Voordelen van commerciële airconditioning op het dak verpakte eenheden

1. Binnenruimte opslaan: alle componenten worden op het dak geïnstalleerd, zonder het binnengebruikgebied van winkelcentra, kantoren, enz. Te bezetten, die vooral geschikt is voor gebouwen met beperkte vloerhoogte of compacte lay -out.

2. Gemakkelijke installatie en onderhoud: met een geïntegreerd ontwerp vereist de installatie van de site alleen het verbinden van luchtkanalen en voedingen, en de bouwperiode is kort; Tijdens het onderhoud is het niet nodig om de kamer binnen te gaan en kan bewerkingen rechtstreeks op het dak worden uitgevoerd, waardoor interferentie voor gebruikers wordt verminderd.

3. Sterk aanpassingsvermogen: een enkele eenheid heeft een breed scala aan koel- / verwarmingscapaciteit, die kan voldoen aan de behoeften van commerciële plaatsen van verschillende schalen; Tegelijkertijd ondersteunt het de modulaire combinatie om flexibel te matchen met laadwijzigingen.

4. Redelijke controleconsumptiecontrole: de eenheid kan worden uitgerust met frequentieconversietechnologie, warmteverstelfunctie, enz., Die het werkvermogen volgens de binnenbelasting kan aanpassen om het energieverbruik te verminderen; De verhouding van frisse lucht om lucht te retourneren kan worden aangepast om de energiebesparing en het comfort te balanceren. In het bijzonder presteren eenheden die EC Direct - drive -omvormersmotoren uitstekender presteren in de controle van het energieverbruik.

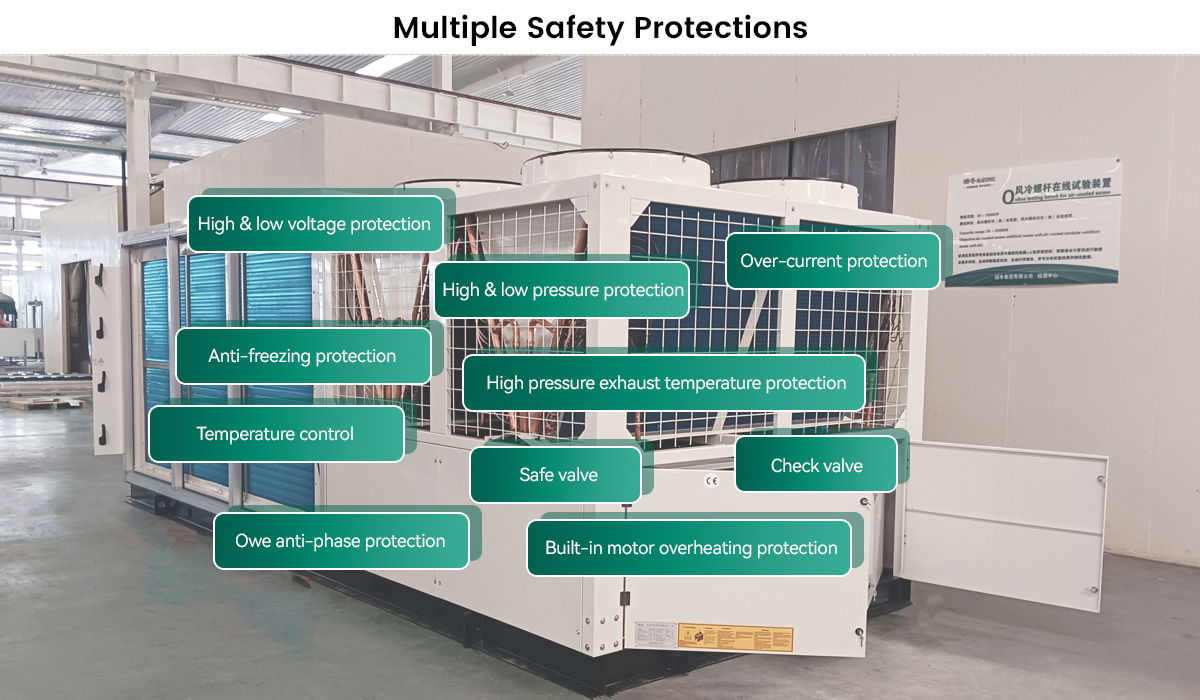

Figuur 4 - Meerdere bescherming voor verpakte eenheden op het dak

Typische toepassingsscenario's van commerciële airconditioning op het dak verpakte eenheden

1. Grote winkelcentra / supermarkten: met open ruimtes en dichte passagiersstroom vereisen ze een grote koelcapaciteit en een frisse luchtvolume. Verpakte eenheden op het dak kunnen centraal lucht verwerken en samenwerken met luchtkanalen voor uniforme luchttoevoer. Als de luchttoevoerafstand lang is en de systeemweerstand groot is, zijn eenheden met centrifugale motoren geschikter; Als er hoge vereisten zijn voor energieverbruik en geluidscontrole, zijn eenheden met EC Direct - Drive Inverter Motors zijn beter.

2. Kantoorgebouwen / kantoortorens: er is een grote vraag naar gelaagde of gezoneerde controle. Meerdere eenheden kunnen worden gekoppeld om te voldoen aan de temperatuurvereisten van verschillende verdiepingen zonder de binnenruimte van kantoor te bezetten. Dergelijke plaatsen zijn gevoeliger voor het bedienen van ruis en energieverbruik, en eenheden met EC Direct - drive -omvormer Motoren kunnen beter aan de behoeften voldoen.

3. Hotels / cateringplaatsen: moeten rekening houden met koeling, verwarming en ventilatie. Sommige eenheden ondersteunen de luchtvochtigheidscontrole, die het comfort van kamers en bankethallen kunnen verbeteren. Het kamergebied heeft hoge vereisten voor lawaai, dus eenheden met EC Direct - Drive Inverter Motors zijn meer van toepassing; Terwijl voor sommige grote banketzalen met een grote weerstand van de luchttoevoersystemen, zijn eenheden met centrifugale motoren ook een goede keuze.

4. Industriële planten / magazijnen: sommige productieworkshops of magazijnen hebben een constante temperatuur- en vochtigheidsomgeving nodig (zoals elektronische fabrieken, voedselmagazijnen). Verpakte eenheden op het dak kunnen samenwerken met luchtkanalen om precieze temperatuurregeling te bereiken. Volgens de luchttoevoerafstand en systeemweerstand van de plant kunnen eenheden met overeenkomstige motortypes worden geselecteerd.

Figuur 5 - Gedeeltelijke toepassingsscenario's

Opgericht in 2011, Ruidong Group Co., Ltd. Beschikt over 14 jaar ervaring in centrale airconditioning- en ventilatieapparatuur, gespecialiseerd in ontwerp, productie, verkoop, installatie en onderhoud. We bieden aangepaste diensten, voldoen aan T3-werkomstandigheden en gebruiken wereldberoemde compressoren en elektrische componenten om een hoge kwaliteit te garanderen.
